Alpha-serie – flensbewerking

Sygma Alpha-E externe flensbewerkingsmachines

Flensbewerking met externe opspanning: van 0 – 8 tot 0 – 100 inch

Merk

Sygma
Bewerking

Flensbewerking
Opspanning

Extern (OD)
Opspanbereik

Ø 60 – 220 mm (2 – 8″) bij de 0-8
Bewerkingsbereik

Ø 0 – 8″ tot Ø 0 – 100″ (afhankelijk van het model)
Leverbaar als

Koop, Huur

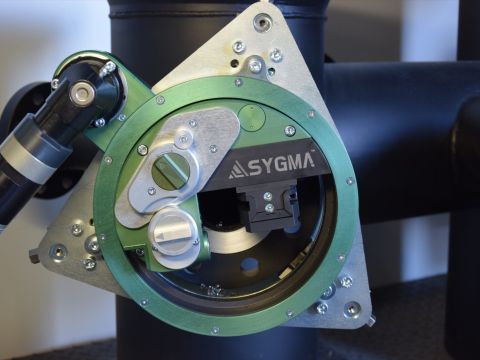

Sygma Alpha-E externe flensbewerkingsmachines

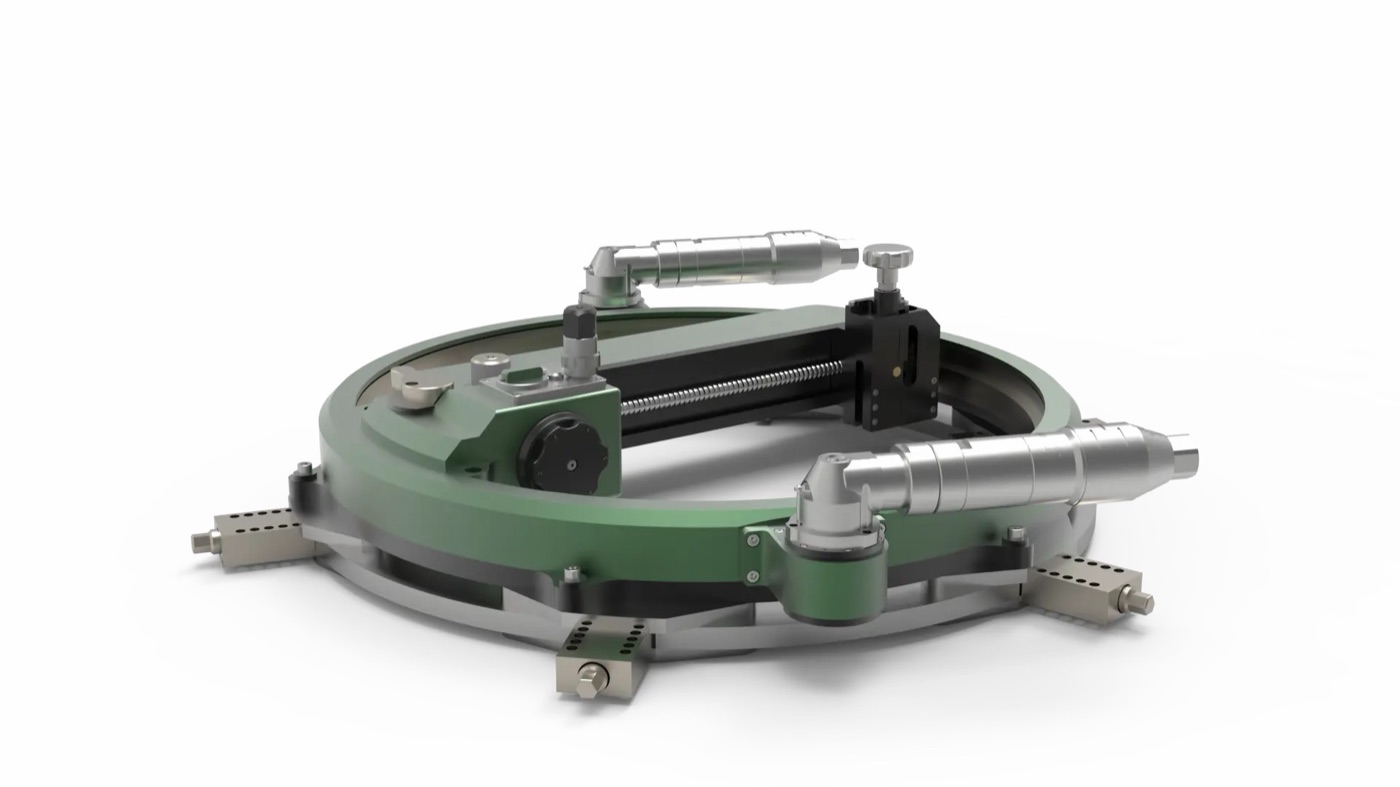

De Sygma™ Alpha-E-machines klemmen niet in de boring, maar aan de buitenkant (OD) van de flens of buis. Daardoor bewerkt u ook flenzen zonder bruikbare boring, tot en met het midden (Ø 0). De serie loopt van de compacte Alpha-E 0-8 tot de Alpha-E 0-100 voor de zwaarste klussen.

De modellen

Model	Max. bewerkingsdiameter	Kenmerk
Alpha-E 0-8	8″ (220 mm)	Compact, precies en veelzijdig
Alpha-E 0-13	13″	Goede balans tussen draagbaarheid en prestaties
Alpha-E 0-24	24″	Zware, multifunctionele machine met modulaire vlakarm
Alpha-E 0-40	40″	Krachtig en flexibel voor grootschalig werk; modulair, voor meerdere bewerkingen
Alpha-E 0-80	80″	Voor extreem zwaar werk; modulair en eenvoudig uit te breiden
Alpha-E 0-100	100″	Het topmodel van de serie, voor de zwaarste flensbewerkingen

Technische gegevens van de Alpha-E 0-13 tot en met 0-100 op aanvraag.

Voldoet de standaarduitvoering niet aan uw eisen, of wilt u de machine huren voor één klus? Neem contact met ons op; we bespreken graag de mogelijkheden.

Kenmerken

ZeroStress-klemsysteem

De machine klemt om het werkstuk zonder er spanning op te zetten.

Onafhankelijk klemsysteem

Minimale torsie op het machinelichaam, en daardoor een nauwkeuriger vlak.

Modulaire opbouw

Stel de machine per klus samen en breid later eenvoudig uit.

Geïntegreerd NO-ROW™-systeem

Houdt de machine stabiel en trillingsarm op het werkstuk.

Hoogwaardige oppervlakteafwerking

Voor een vlak dat direct klaar is voor de nieuwe pakking.

Aan te passen aan uw toepassing

Past de standaardconfiguratie niet bij uw klus? Sygma levert opties en maatwerk; wij denken graag mee.

Toepassingen

Flensvlakken bewerken

Pakkingvlakken van flenzen weer vlak en op de juiste afwerking brengen, op locatie.

RTJ-groeven

Ring type joint-groeven bewerken of herstellen.

Afdichtingsgroeven

Groeven voor O-ringen en andere afdichtingen maken of herstellen.

Lasnaadvoorbereiding

Buis- en flenseinden voorbereiden op het lassen.

Technische gegevens

Minimaal

Ø 60 mm (2″)

Alpha-E 0-8: opspanbereik
Maximaal

Ø 220 mm (8″)

Alpha-E 0-8: opspanbereik
Minimaal

Ø 0 mm

Alpha-E 0-8: bewerkingsbereik
Maximaal

Ø 220 mm (8″)

Alpha-E 0-8: bewerkingsbereik
Grove afwerking (stock finish)

as 0,44 mm, beitelhouder 0,015 mm per omwenteling

Alpha-E 0-8: voeding
Gladde afwerking

as 0,22 mm, beitelhouder 0,007 mm per omwenteling

Alpha-E 0-8: voeding
Kofferafmetingen

670 × 520 × 390 mm

Alpha-E 0-8: afmetingen en gewicht
Gewicht koffer, compleet

41 kg

Alpha-E 0-8: afmetingen en gewicht
