Alpha-serie – flensbewerking

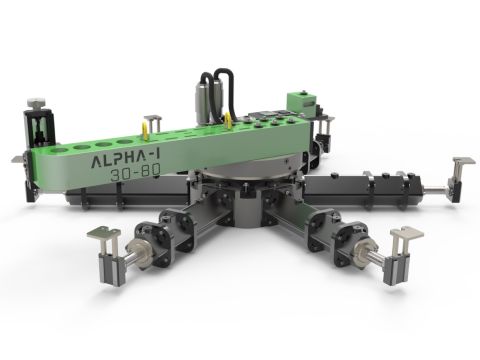

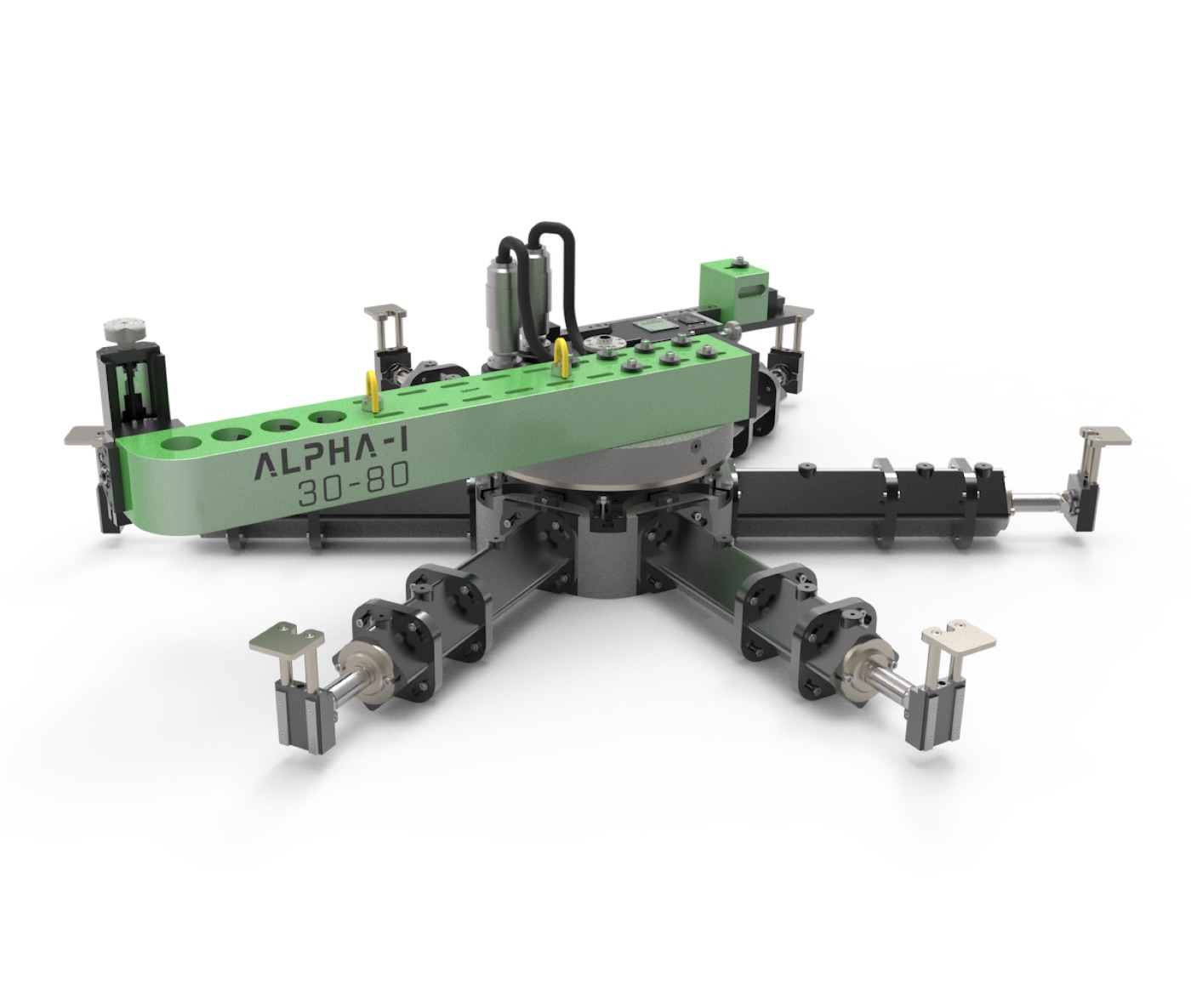

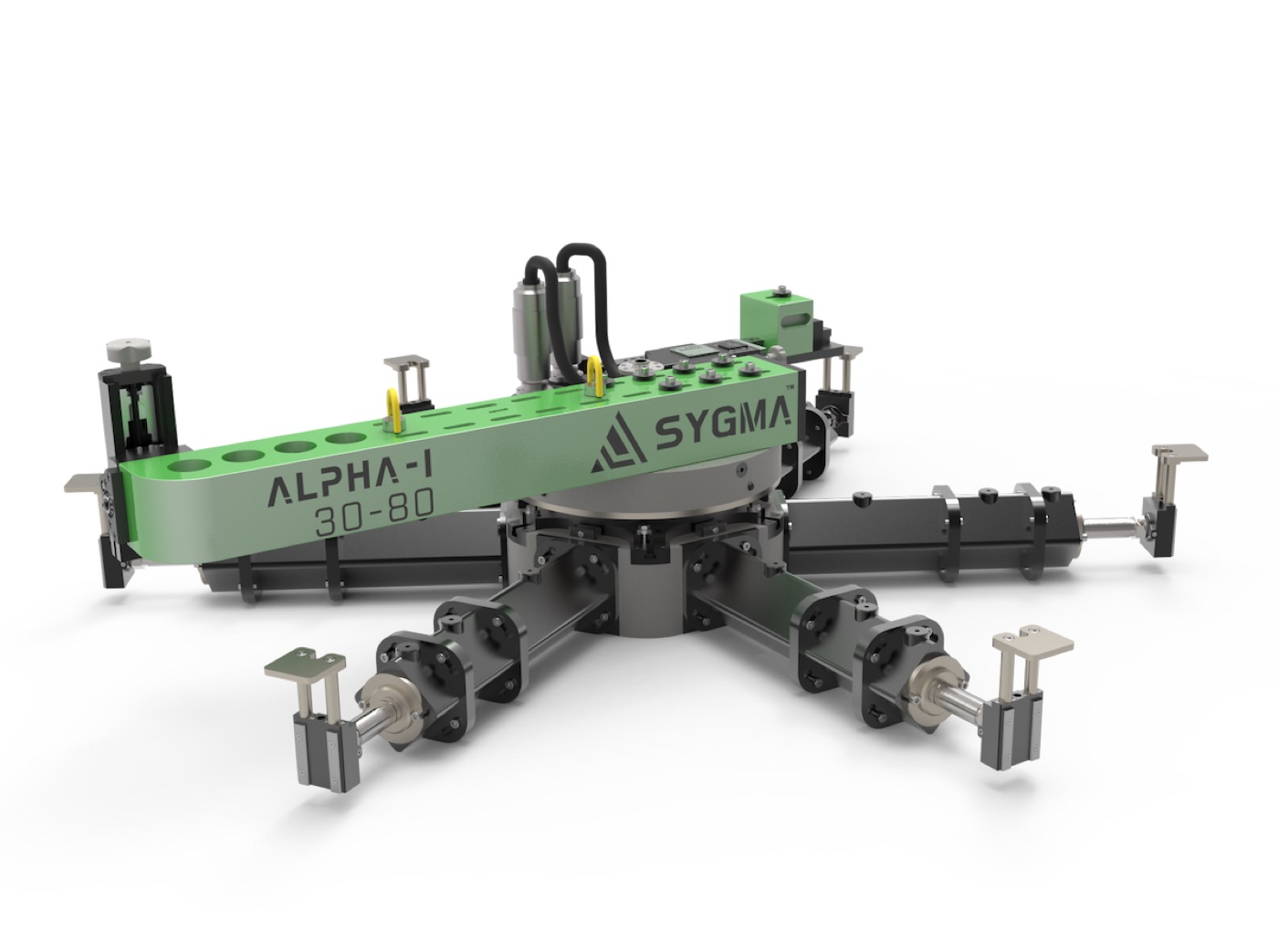

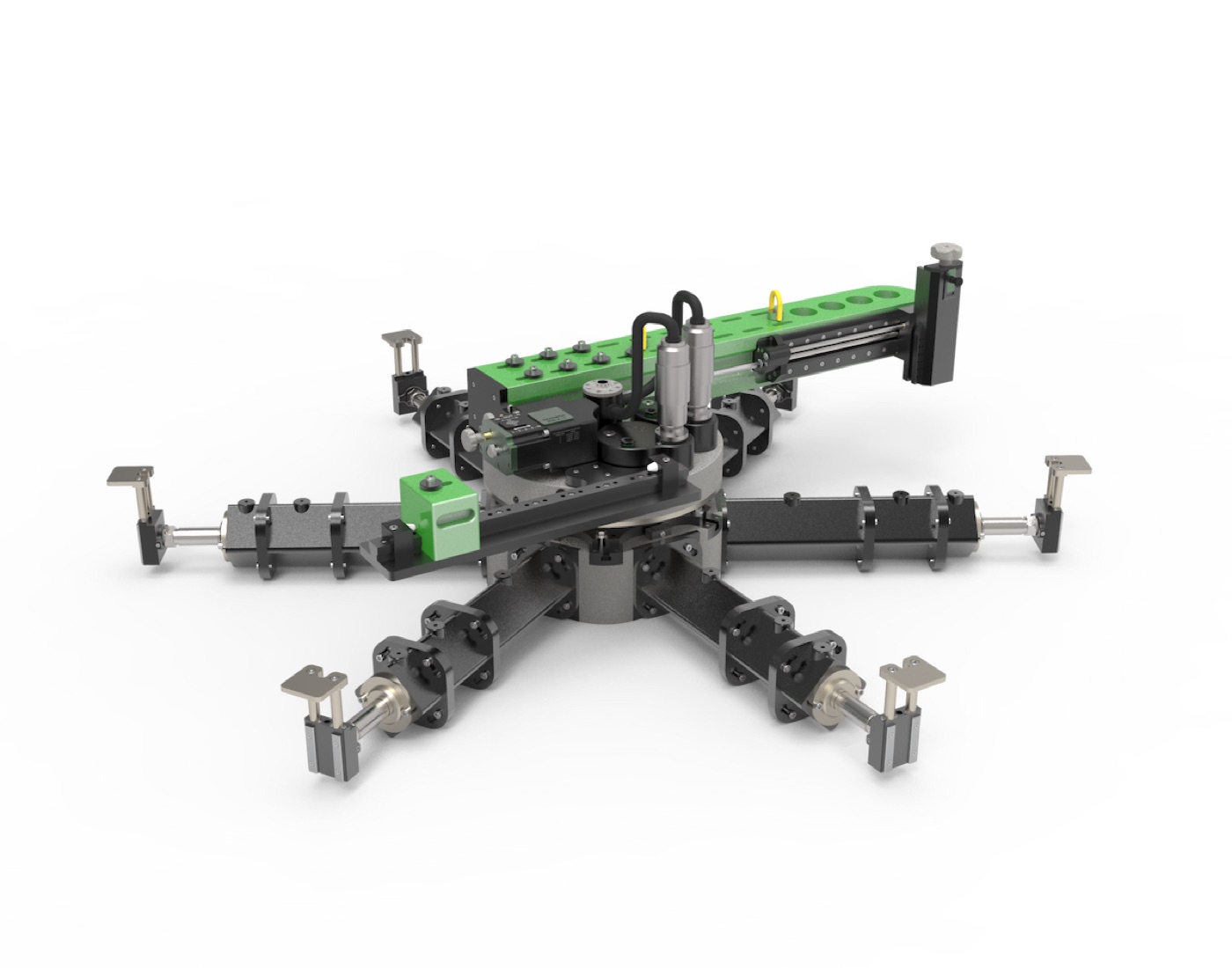

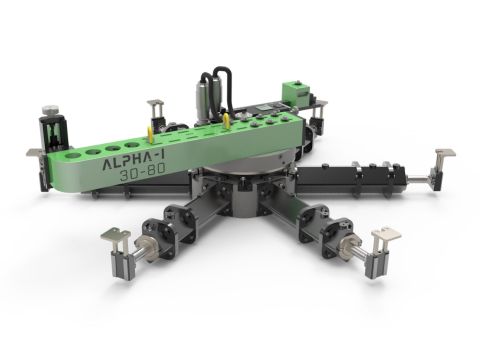

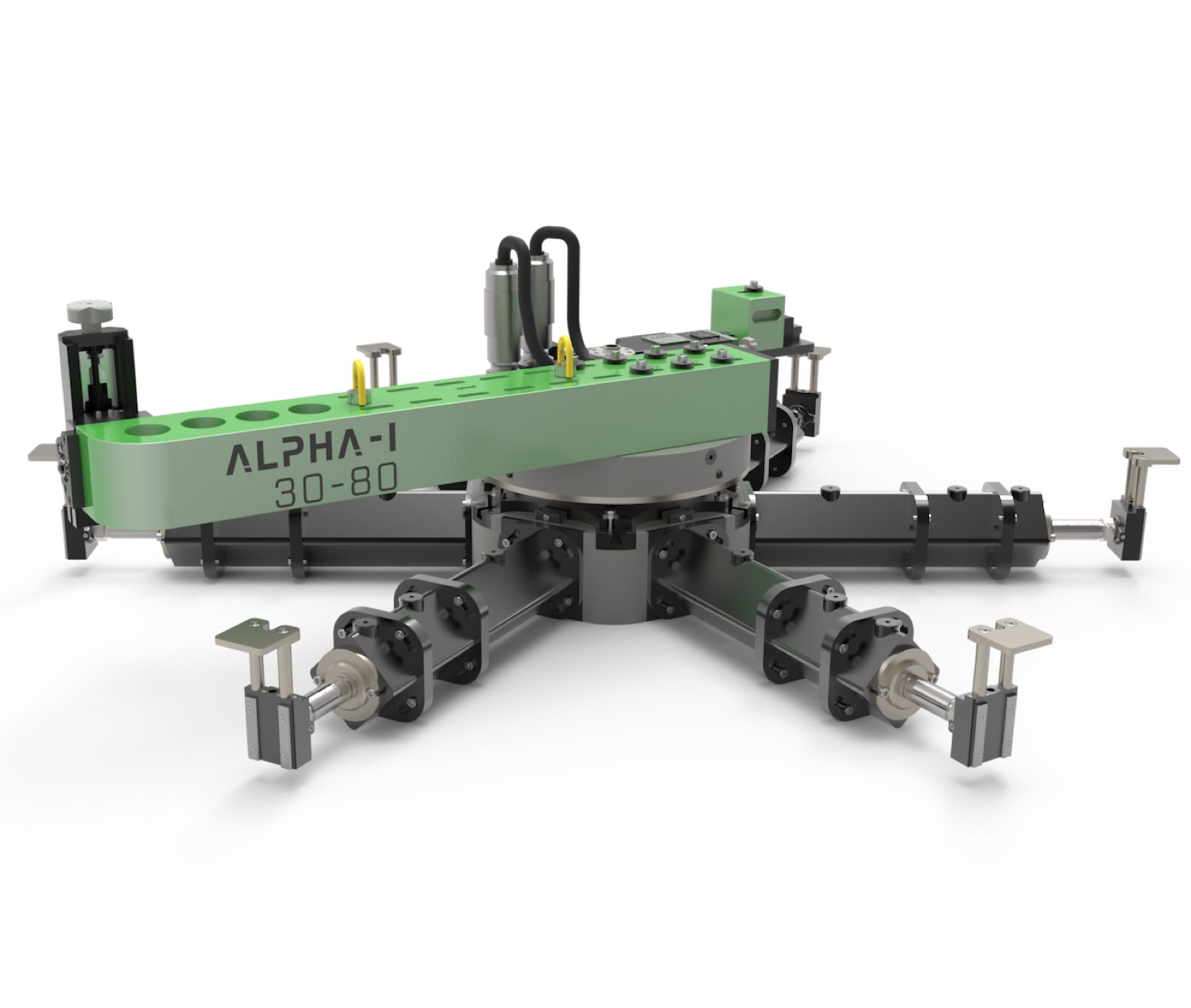

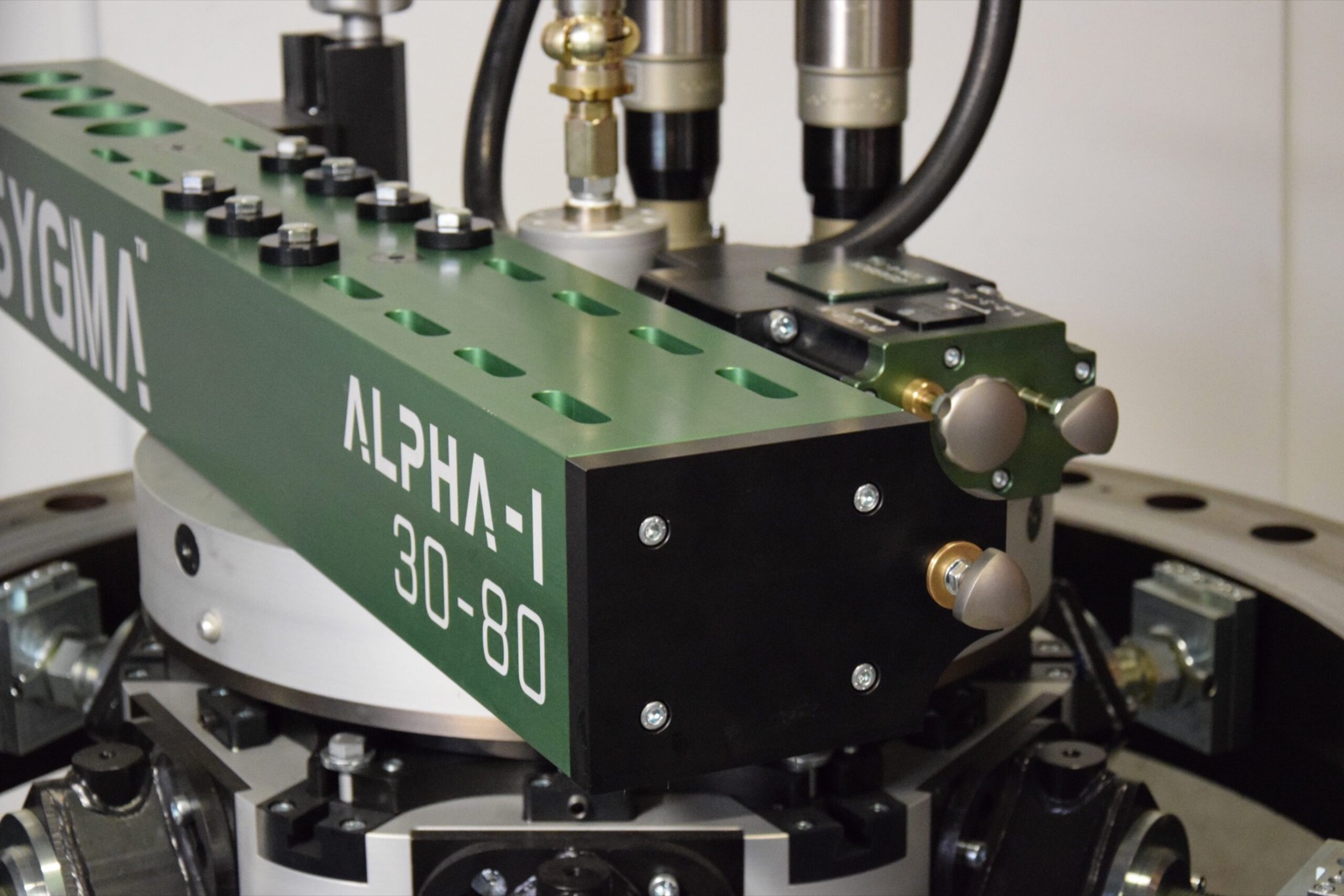

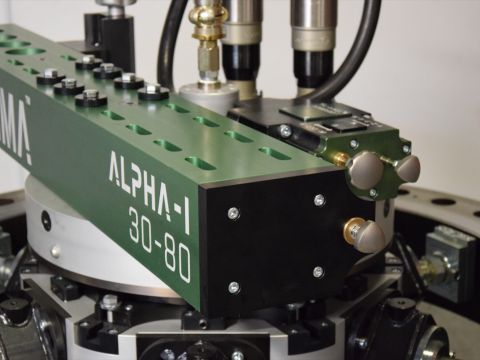

Sygma Alpha-I 30-80 flensbewerkingsmachine

Zware flensbewerkingsmachine voor grote flenzen, van 22 tot 84 inch

Merk

Sygma
Bewerking

Flensbewerking
Opspanning

Intern (ID)
Opspanbereik

Ø 736 – 2.139 mm (29 – 84″)
Bewerkingsbereik

Ø 550 – 2.139 mm (22 – 84″)
Aandrijving

Pneumatisch
Gewicht machine

530 kg
Leverbaar als

Koop, Huur

Sygma Alpha-I 30-80 flensbewerkingsmachine

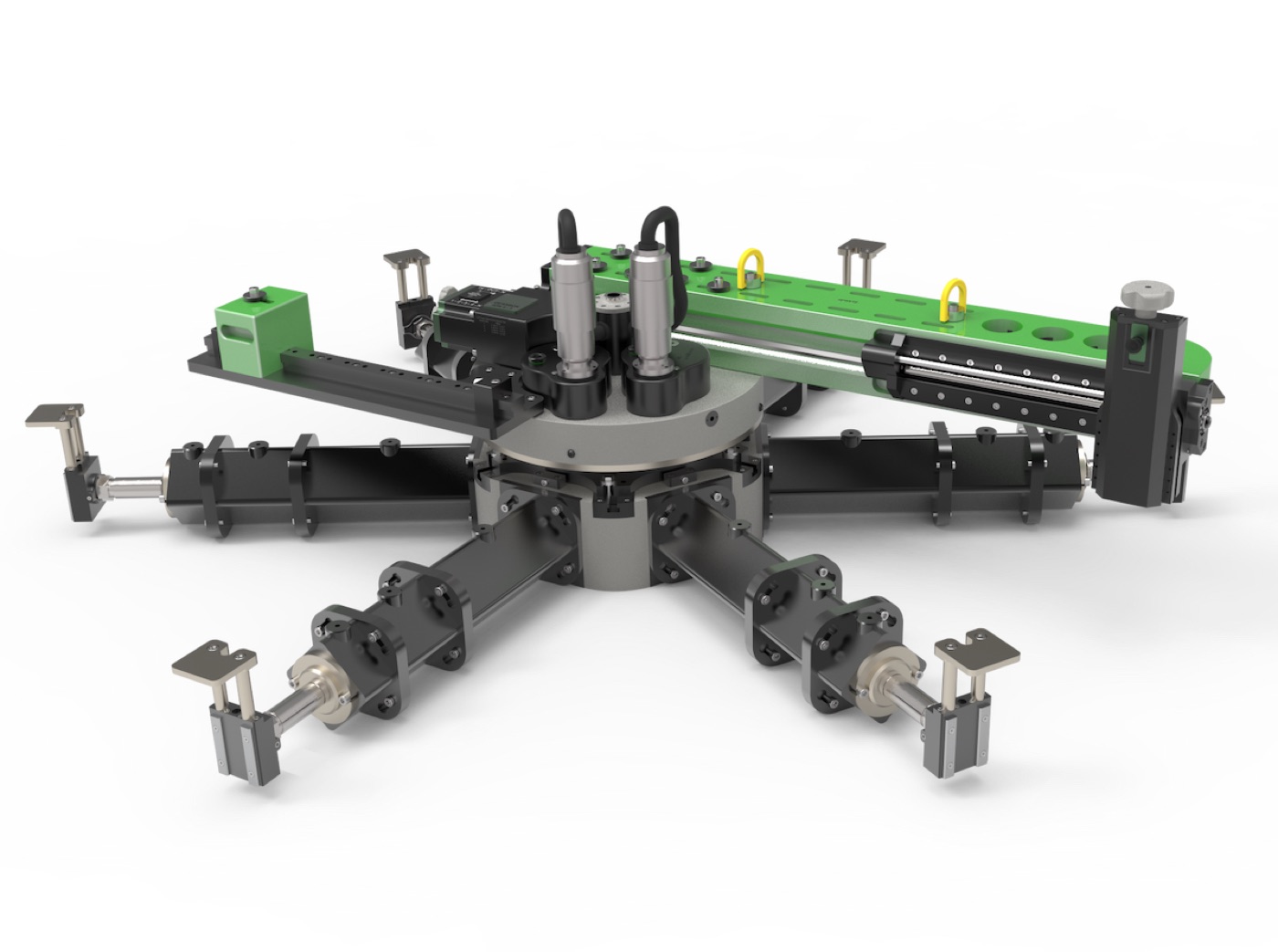

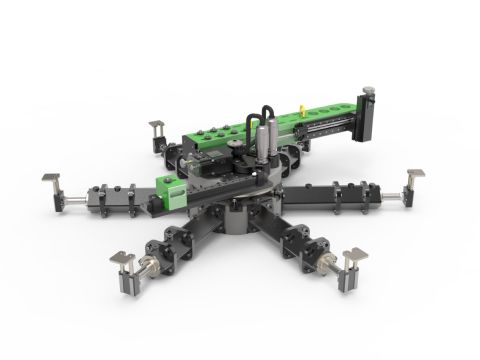

De Sygma™ Alpha-I 30-80 bewerkt grote flenzen van Ø 550 tot 2.139 mm (22 tot 84 inch). Hij klemt intern in boringen vanaf Ø 736 mm. Met de ION-4-tandwielkast, spelingvrije aandrijving en NO-ROW™-klemvoeten staat hij stabiel, ook bij zware verspaning.

Net als alle machines uit de Alpha-serie is de Alpha-I 30-80 leverbaar met verschillende, onderling uitwisselbare aandrijvingen. Dankzij het modulaire ontwerp bouwt u een Alpha-I bovendien snel en eenvoudig om voor orbitaal frezen, met de Legacy-freesunit.

Voldoet de standaarduitvoering niet aan uw eisen, of wilt u de machine huren voor één klus? Neem contact met ons op; we bespreken graag de mogelijkheden.

Kenmerken

Snel opgesteld, eenvoudig te bedienen

Plug & play: de machine staat snel op de flens en is zonder uitgebreide instructie te bedienen.

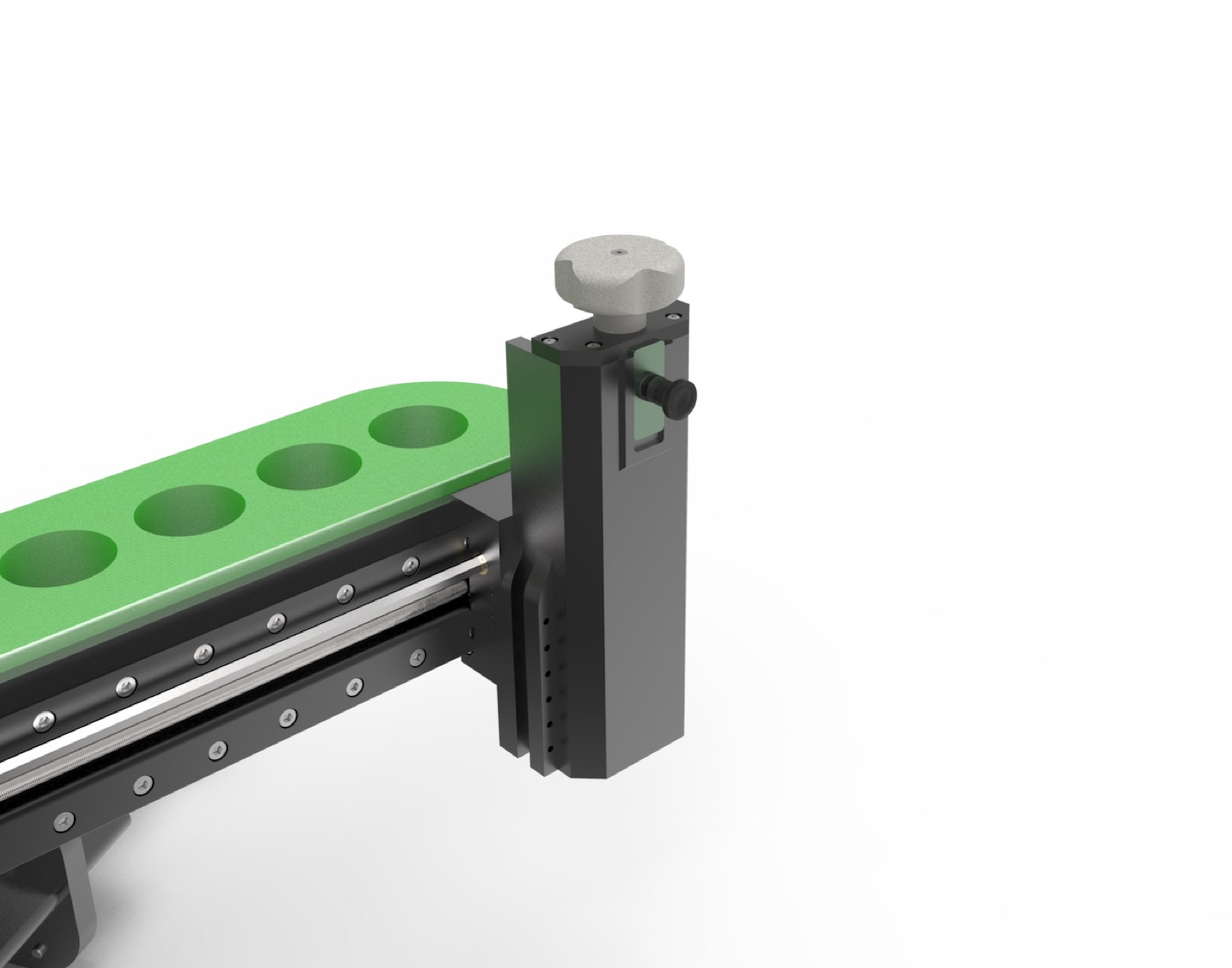

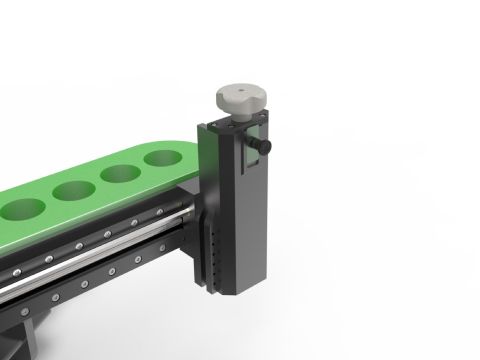

Automatische beitelhouder

360° draaibaar, met ingebouwde eindeloopbegrenzing boven en onder.

ION-4-tandwielkast

Zware tandwielkast, door Sygma zelf ontwikkeld: veel koppel en geen speling.

NO-ROW™-klemvoeten

Sygma's NO-ROW™-klemvoeten zetten de machine stabiel en trillingsarm vast in de flensboring.

Optimale stabiliteit

Het hoge koppel en de stevige opspanning zorgen voor een rustige, nauwkeurige bewerking.

Geen speling

De aandrijving werkt zonder speling, voor een strak en nauwkeurig vlak.

Ingebouwde veiligheidsvoorzieningen

De veiligheidsvoorzieningen zijn in het ontwerp van de machine opgenomen.

Verstelbare klemvoeten

Voor een snelle en exacte uitlijning op de flens.

Meerdere aandrijvingen

Leverbaar met verschillende, onderling uitwisselbare aandrijvingen, zodat u elke klus op locatie aankunt.

Aan te passen aan uw toepassing

Past de standaardconfiguratie niet bij uw klus? Sygma levert opties en maatwerk; wij denken graag mee.

Toepassingen

Flensvlakken bewerken

Pakkingvlakken van flenzen weer vlak en op de juiste afwerking brengen, op locatie.

RTJ-groeven

Ring type joint-groeven bewerken of herstellen.

Afdichtingsgroeven

Groeven voor O-ringen en andere afdichtingen maken of herstellen.

Lasnaadvoorbereiding

Buis- en flenseinden voorbereiden op het lassen.

Warmtewisselaars

Pakkingvlakken van warmtewisselaars repareren, met de optionele back-facing- en montageplaatkits.

Orbitaal frezen

Met de Legacy-freesunit bouwt u een Alpha-I snel om voor orbitaal frezen van grote vlakken.

Technische gegevens

Minimaal

Ø 736 mm (29″)

Opspanbereik
Maximaal

Ø 2.139 mm (84″)

Opspanbereik
Minimaal

Ø 550 mm (22″)

Bewerkingsbereik
Maximaal

Ø 2.139 mm (84″)

Bewerkingsbereik
Max. zwaaidiameter

Ø 2.163 mm

Bewerkingsbereik
Kistafmetingen

1.520 × 1.160 × 670 mm

Afmetingen en gewicht
Gewicht kist, compleet

707 kg

Afmetingen en gewicht
Gewicht machine

530 kg

Afmetingen en gewicht
Hoogte machine

545 mm

Afmetingen en gewicht
Pneumatische motor

1.700 W (2,28 pk)

Aandrijving
Luchtverbruik

3.600 l/min

Aandrijving
Standaard meegeleverd

Gereedschapsset
Transportkist
Air caddy (luchtbehandeling voor de motor)
Hijsmiddelen
CE-certificaat
Handleiding

Leveringsomvang
