Hydraulische cilinderreparatiebank

Demonteren, monteren én testen van hydraulische cilinders op één werkbank, door één persoon. Zelfs zeer grote cilinders zijn in minder dan een uur gedemonteerd of gemonteerd.

Offerte of advies aanvragen
Bekijk de video
tot 135.000 Nm
moerkraker
tot 8 ton
uittrek- en inschuifkracht
tot 500 bar
druktest
tot 25 m
banklengte

CE-gecertificeerd · meertalige bediening · geleverd, geïnstalleerd en ondersteund door BRAND TS

Hydraulische cilinderreparatiebank in een werkplaats

Waarom deze reparatiebank?

Eén persoon, minder dan een uur

Eén monteur demonteert en monteert zelfs zeer grote cilinders. Met de draadloze afstandsbediening schuift hij de zuiger met nieuwe afdichtingen terug in de cilinder.

Veilig en schoon werken

Geen uitstekende delen, geen rails of slangen op de vloer en alles op één werkhoogte. Een opvangbak over de volle lengte voert restolie af naar het afvaloliereservoir.

Krachtige moerkraker

Draait de zuigermoer continu los of vast met 65.000 of 135.000 Nm, zonder pennen om te steken. Op een draaitafel te keren voor links- of rechtsom.

Druktest en testrapport

Druktest tot 280 of 350 bar, met drukversterker tot 500 bar. Met laserslagmeting, automatische meerpuntstests en meting van drift van de zuiger, vastgelegd in een digitaal testrapport.

Aanhalen op het juiste koppel

Moeren worden met hetzelfde gereedschap weer vastgezet, op het koppel dat de fabrikant voorschrijft. Dat stelt u vooraf in op het 12"-touchscreen.

Schone olie

Filtratie (3 µm circulatie, 10 µm systeem) en verwarming zijn standaard; oliebewaking van MP Filtri, of optioneel Hydac, houdt de conditie van de olie in de gaten.

Modulair en in lengte te kiezen

Banklengtes van 9 tot 20 m, afhankelijk van uw cilinders. Gereedschap op rollen, eenvoudig te verplaatsen en in te stellen op de cilinderdiameter; inzetstukken zijn op maat te maken.

Hulp op afstand

Via LAN, wifi of GSM kijken we op afstand mee met de besturing en verhelpen we storingen meestal direct.

Zo werkt het

Demonteren
Stap 1

Demonteren

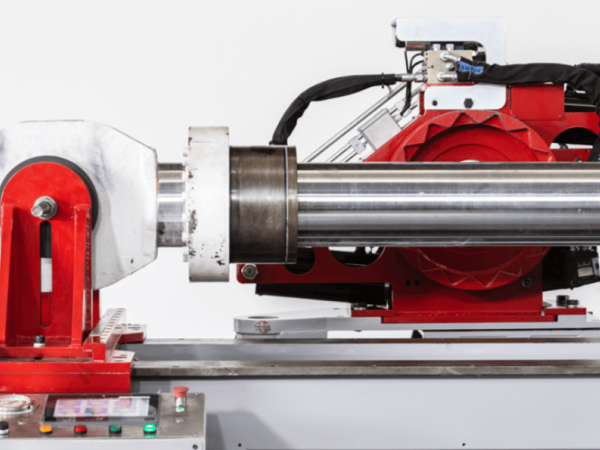

De cilinder wordt op de bank vastgezet. De moerkraker draait de zuigermoer los en de zuigerstang wordt er met maximaal 7 ton uitgetrokken.

Monteren
Stap 2

Monteren

Met de draadloze afstandsbediening schuift één persoon de zuiger met nieuwe afdichtingen terug. De moer wordt aangehaald op het voorgeschreven koppel.

Testen
Stap 3

Testen

De cilinder wordt onder druk getest: visueel of digitaal met slaglengte- en driftmeting en een testrapport, afhankelijk van de uitvoering. Daarna perst de bank de testolie uit de cilinder.

Uitvoeringen

Drie uitvoeringen, in verschillende lengtes en met opties voor pomp en testdruk. Speciale uitvoeringen zijn mogelijk.

Micron Standard Duty

Standard Duty

Moerkraker 65.000 Nm · bank 9, 11 of 13 m

Voor cilinders uit de bouw en kleine tot middelgrote grondverzet- en mijnbouwmachines. Cilinderdiameter 100 – 450 mm, gesloten lengte tot circa 5,2 m, 5 ton uittrekkracht.

Offerte aanvragen
Micron Heavy Duty

Heavy Duty

Moerkraker 135.000 Nm · bank 13, 15 of 20 m

Voor de grootste mijnbouw- en grondverzetcilinders op de markt. Cilinderdiameter 100 – 600 mm, gesloten lengte tot circa 8 m, 8 ton uittrekkracht.

Offerte aanvragen
Micron Ultra Duty

Ultra Duty

Op maat van uw cilinders

Voor de allergrootste hydraulische cilinders, uit de staalindustrie, olie en gas en zeeweringen. Specificaties op aanvraag.

Offerte aanvragen

Alleen testen?

Voor wie (nog) geen complete reparatiebank nodig heeft, zijn er ook losse testunits.

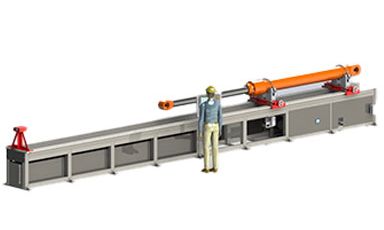

Micron Modulaire testbank

Modulaire testbank

Later uit te breiden tot volledige reparatiebank

Een uitgeklede versie van de reparatiebank met alle test- en besturingsfuncties, inclusief laserslagmeting en automatische meerpuntstests.

Offerte aanvragen

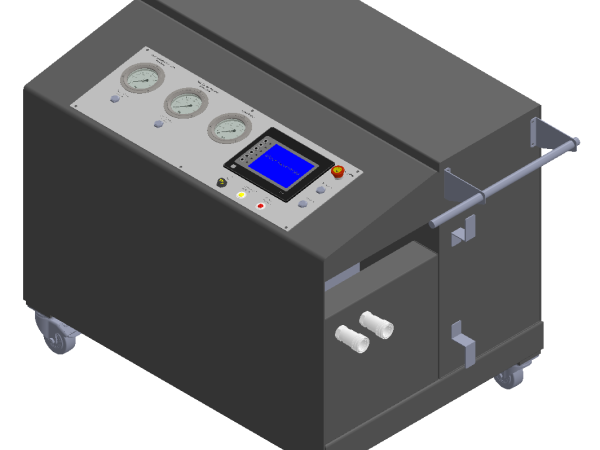

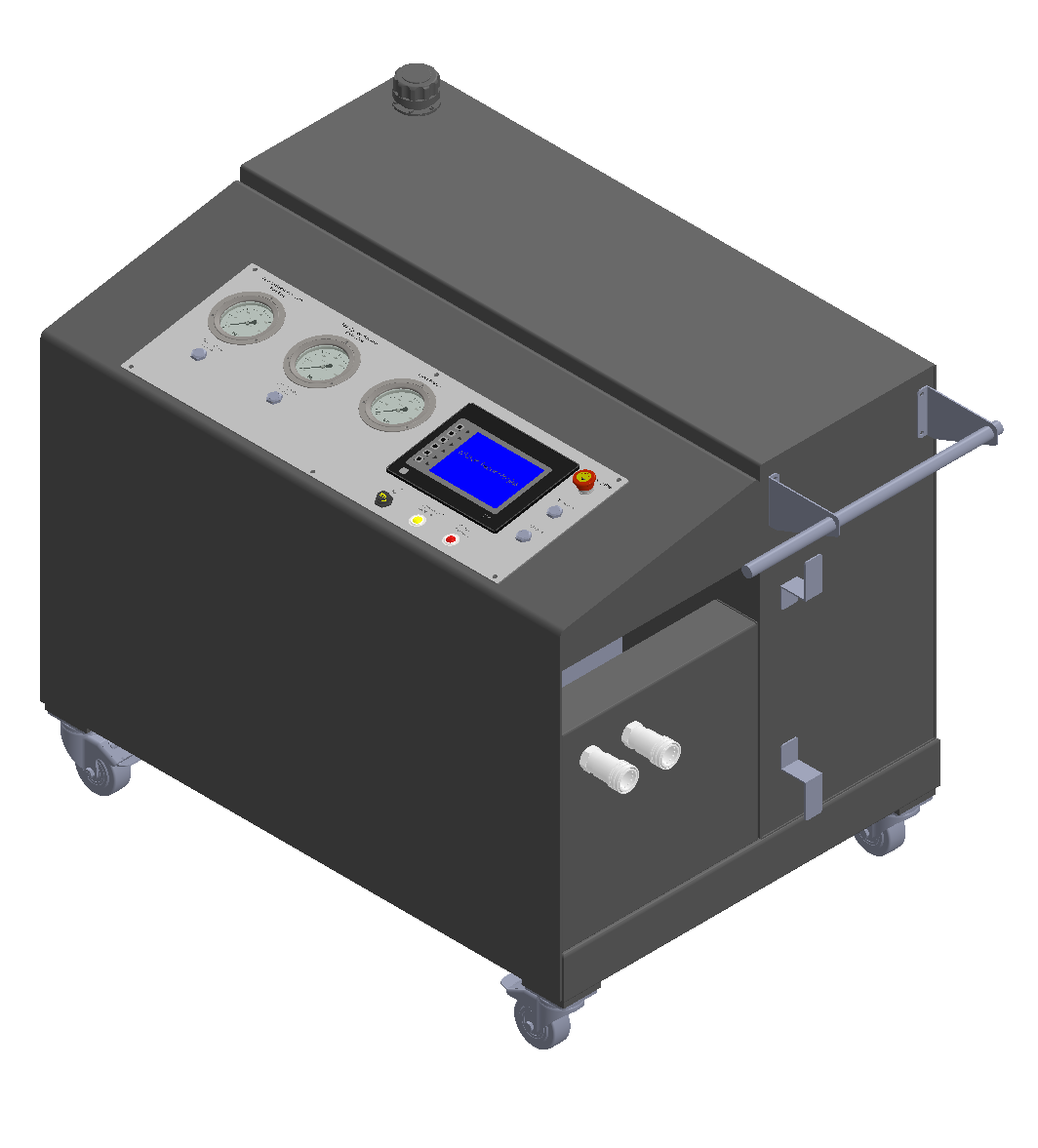

Micron Losse testunit STC-300

Losse testunit STC-300

Mobiel, met digitale datalogging

Test snel of de afdichtingen van een cilinder lekken (bypass), zodat er geen defecte cilinders terug het veld in gaan. Met testrapport als pdf of op papier.

Offerte aanvragen

Van advies tot service

BRAND TS levert de reparatiebank niet alleen, maar begeleidt u van de keuze tot het dagelijks gebruik.

Advies en configuratie

Samen bepalen we welke uitvoering, lengte en opties passen bij uw cilinders en uw werkplaats. Speciale uitvoeringen zijn mogelijk.

Aanvragen

Installatie en inbedrijfstelling

We plaatsen de bank in uw werkplaats, sluiten hem aan en nemen hem samen met u in bedrijf.

Aanvragen

Instructie en training

Uw monteurs leren de bank veilig en efficiënt te gebruiken: van demontage en montage tot druktest en testrapport.

Aanvragen

Gereedschap op maat

Het standaard gereedschapspakket past op vrijwel elke cilinder. Voor bijzondere cilinders maken we inzetstukken op maat.

Aanvragen

Ondersteuning op afstand

Via LAN, wifi of GSM kijken we mee met de besturing, zodat storingen snel worden opgespoord en opgelost.

Aanvragen

Service en onderhoud

Periodieke controle en onderhoud, zodat de bank betrouwbaar blijft werken.

Aanvragen

Technische gegevens

Standard DutyHeavy Duty
Banklengte9 / 11 / 13 m13 / 15 / 20 m
Vloerruimte (l × b × h)9.000 – 14.000 × 2.200 × 1.900 mm14.000 – 20.520 × 2.200 × 2.000 mm
Cilinderlengte gesloten (indicatief)2.700 / 4.000 / 5.200 mm5.200 / 5.700 / 8.000 mm
Minimale gesloten lengte1.100 mm2.050 mm
Cilinderbuisdiameter100 – 450 mm100 – 600 mm
Flensdiameter max.700 mm850 mm
Stangdiameter50 – 290 mm70 – 400 mm
Zuigerdiameter max.390 mm390 mm
Vorkbreedte max.450 mm500 mm
Vorkdiameter max.540 mm660 mm
Moerkraker65.000 Nm135.000 Nm
Hydraulische moerendraaier800 Nm1.100 Nm
Uittrek- en inschuifkracht5 ton8 ton
Testdruk280 of 350 bar; 400 bar met drukverhoging halverwege de slag; 500 bar met drukversterker280 of 350 bar; 500 bar met drukversterker
Hydraulische pomp280 of 350 bar, 32 cc/omw (groter optioneel)280 of 350 bar, 63 cc/omw (groter optioneel)
Hydrauliektank450 / 650 / 800 L800 / 1.200 / 2.000 L
Motoren11 kW en 2,2 kW18 kW en 2,2 kW
Elektrische aansluiting400 V, 3 fasen, 50 Hz, max. 63 A; andere spanningen mogelijkidem
Bediening12"-touchscreen12"-touchscreen
Filtratie en verwarmingstandaard: 3 µm circulatie, 10 µm systeemidem
OliebewakingMP Filtri (standaard) of Hydac (optioneel)idem
Certificeringalgemeen, CE of CSAidem
Kleurantraciet (RAL 7016) en zwart (RAL 9005); andere kleuren op aanvraagidem

Bron: Micron Engineered, productspecificaties van 1 februari 2023. Ultra Duty en speciale uitvoeringen op aanvraag; wijzigingen voorbehouden.
