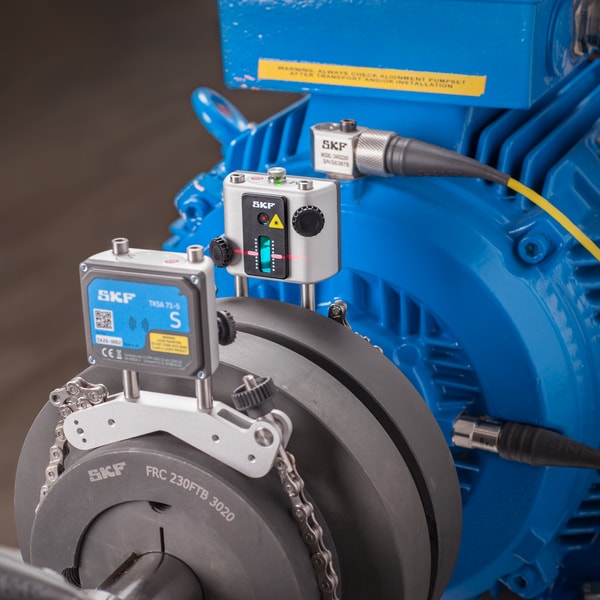

Asuitlijn systemen (shaft alignment tools)

Het is gewoon een feit; een slechte asuitlijning heeft maximaal 50% van alle kosten betreffende stilstand van roterende machineonderdelen tot gevolg. Het nauwkeurig uitlijnen van assen kan een groot aantal gevallen van ongeplande stilstand, die tot productieverlies leidt, reduceren en zelfs voorkomen. Met het oog op de huidige uitdagingen betreffende terugdringing van kosten en optimalisatie van bedrijfsmiddelen is het nauwkeurig uitlijnen van assen noodzakelijker dan ooit.

Machines moeten zowel op het horizontale als het verticale vlak worden uitgelijnd. Een uitlijnfout kan te wijten zijn aan een parallelle uitlijnfout of aan een hoekuitlijnfout maar is meestal een combinatie van beiden.

Asuitlijnfouten kunnen ernstige gevolgen hebben voor de bedrijfsvoering van elk bedrijf en leiden tot:

  • Meer wrijving en hierdoor toename van energieverbruik
  • Vroegtijdige storingen in lagers en afdichtingen
  • Vroegtijdige storingen in assen en koppelingen
  • Buitensporige lekkage van smeermiddel bij afdichtingen
  • Defecten bij bouten van koppelingen en funderingen
  • Toename van trilling en geluid

SKF heeft een scala aan easy-to-use asuitlijning systemen ontwikkeld die geschikt zijn voor alle uitlijn taken.

Selection guide

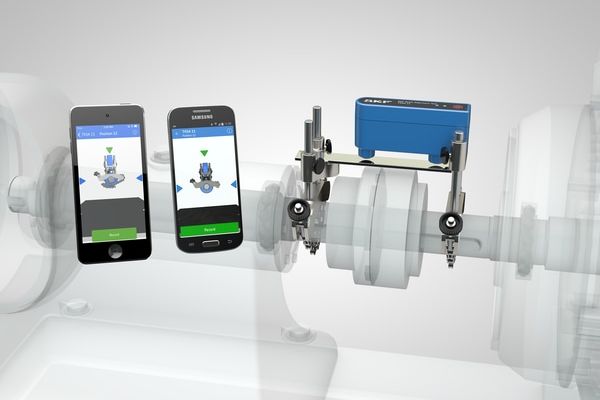

Designation TKSA 11 TKSA 31 TKSA 41 TKSA 51 TKSA 71 TKSA 71
User interface iOS &
Android
touch
screen
touch
screen
iOS &
Android
iOS &
Android
iOS &
Android
Type of display device phone, tablet display device display device phone, tablet phone, tablet phone, tablet
Display device included no* yes yes no* TKSA 71: no* TKSA 71/PRO: no*
          TKSA 71D: yes TKSA 71D/PRO: yes
Measurement
position
9-12-3 9-12-3 free free free free
Wireless
measuring
heads

Measurement
distance
18,5 cm 2m** 4m 5m 10m 10m
Minimal shaft
rotation
180° 140° 90° 40° 40° 40°
Camera
Machine library
QR code
recognition

Machine view fixed 2D view fixed 3D view fixed 3D view free 3D
rotation
free 3D
rotation
free 3D
rotation
Target values
Disturbance
compensation

Supported alignment applications
Horizontal machine
alignment
Soft foot corection
Vertical machine
alignment

Spacer shaft
Machine train
(up to 3 machines)
         •
Digital dial gauge mode          •
Alignment accessorie
Extension chains optional optional included included included included
Extension rods optional optional included included included included
Magnetic V-brackets optional optional optional included included included
Offset brackets optional optional optional optional optional included
Sliding brackets optional optional optional optional optional included
Magnetic base   optional optional optional optional included
Spindle bracket optional     optional optional optional
 optional TKSA DISPLAY with pre-installed apps is recommended.
**with USB cables supplied.
