Momentsleutels

TorcUP Raptor RP pneumatische momentsleutel

Pneumatische momentsleutel met planetaire tandwielkast: continu, soepel en nauwkeurig
  • Merk
    TorcUP
  • Aandrijving
    Pneumatisch
  • Koppelbereik
    106 – 8.121 Nm
  • Nauwkeurigheid
    ± 5 %
  • Leverbaar als
    Koop
Offerte aanvragen
RP Standaard pneumatische momentsleutel

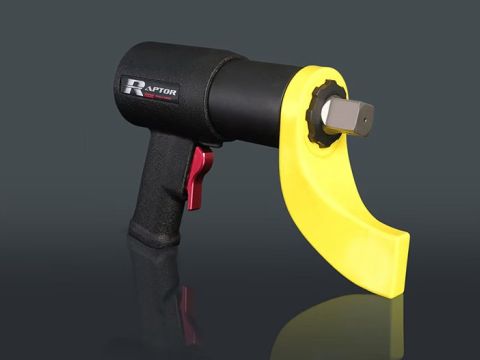

De Raptor RP heeft een handgreep als van een slagmoersleutel, maar werkt heel anders: er wordt niet geslagen. Een luchtmotor met planetaire tandwielkast brengt een hoog koppel continu en soepel aan. Met standaard krachtdoppen haalt u in elke toepassing een herhaalbaar koppel, met een nauwkeurigheid van ±5 %.

Wat er in de specificaties staat, krijgt u

  • Nauwkeurig dankzij precisiegefreesde tandwielen
  • Duurzaam door jarenlang onderzoek en ontwikkeling
  • Veilig en ergonomisch in de bediening
  • Planetaire tandwielkast met ingebouwde veiligheidsmarge
  • Gemaakt in de VS
  • Elke sleutel gekalibreerd in een ISO 17025-laboratorium
  • Gemaakt van AQ-gecertificeerde legeringen

De Raptor combineert een nauwkeurige luchtmotor met een planetaire tandwielkast die meer koppel aankan dan de sleutel levert: er zit een veiligheidsmarge in. De opgegeven waarden voor snelheid, koppel, gewicht en geluid zijn de waarden die u in de praktijk krijgt.

Kenmerken

Robuust aandrijfvierkant

Voor directe aansluiting van de krachtdop.

Ergonomische pistoolgreep

Stevig en comfortabel vast te houden, met een duurzame, slipvaste coating.

Compacte luchtmotor

Licht, zeer efficiënt en eenvoudig te onderhouden.

Gegoten reactiearm

Uit één stuk, zonder lassen: een veilig en sterk reactiepunt.

Planetaire tandwielkast

Een gepatenteerde planetaire overbrenging vermenigvuldigt het koppel zonder extra gewicht of omvang.

Trekker voor twee richtingen

Wisselen tussen aandraaien en losdraaien zonder de greep te verplaatsen.

Specificaties

Model
Min. koppel (Nm)
Max. koppel (Nm)
Aansluiting
Gewicht (kg)
In huurvloot
RP-500
106
719
3/4"
4,1
RP-1000
201
1396
1"
5,4
RP-2000
313
2732
1"
7,3
RP-3000
656
4162
1"
9,1
RP-6000
968
8121
1 1/2"
16,3
Volledige technische specificaties

Specificaties

SpecificatieRP-500RP-1000RP-2000RP-3000RP-6000
Vierkante aandrijving 3/4" 1" 1" 1" 1 1/2"
Min. koppel (lbf-ft) 78 148 231 484 714
Max. koppel (lbf-ft) 530 1030 2015 3070 6000
Min. koppel (Nm) 106 201 313 656 968
Max. koppel (Nm) 719 1396 2732 4162 8121
Hoogte A (inch) 7,89" 7,89" 7,89" 8,06" 8,69"
Hoogte A (mm) 200,4 200,4 200,4 204,7 220,7
Vierkante aandrijving B (inch) 0,75" 1" 1" 1" 1,5"
Vierkante aandrijving B (mm) 19,1 25,4 25,4 25,4 38,1
Lengte C (inch) 6,59" 8,87" 9,40" 11,62" 12,32"
Lengte C (mm) 167,4 225,3 238,8 295,2 312,9
Diameter D (inch) 3,12" 2,85" 3,09" 3,75" 5,00"
Diameter D (mm) 79,2 72,4 78,5 95,3 127,0
Gewicht (lbs) zonder arm 9 12 16 20 36
Gewicht (kg) zonder arm 4,1 5,4 7,3 9,1 16,3
Prestatiegegevens
Toeren/min @ 10 psi 16,5 7 3,5 1,75 1,25
Toeren/min @ max. psi 44 15 9 4 3
Gereedschap max. psi 80 70 90 65 90
Gereedschap max. luchtdruk (bar) 5,5 4,8 6,2 4,5 6,2

Alleen referentiewaarden. Raadpleeg de kalibratiekoppeltabel die bij het gereedschap is geleverd.

Luchtvoorziening: 10 – 90 psi (0,7 – 6,2 bar), 45 – 55 cfm. De maximale luchtdruk verschilt per type.

Specificaties en afmetingen RP SERIES

Accessoires

F/R/L-eenheid (filter, drukregelaar, olievernevelaar)

Filtert en smeert de perslucht en regelt de druk voor het gewenste koppel. Compleet met manometer en 2,4 m luchtslang, in een gelast stalen frame voor bescherming en transport.

Lange reactiearm

Voor extra bereik, met lange (deepwell) krachtdoppen.

Verschuifbare reactiearm

Om af te steunen van dop naar dop; de kap beschermt de naastgelegen moer. Verstelbaar van 10 tot 30 cm.

Rechte reactiearm

Voor een reactiepunt haaks (90°) op de aandrijving.

Lasblank

Reactiearm van onbewerkt staal, om zelf een arm op maat te maken. Met vertanding voor de Raptor RP en specificaties voor de warmtebehandeling.

Neusverlenging

Wordt direct op de neus van de sleutel gezet, voor moeilijk bereikbare bouten; werkt met de standaard reactiearm.

Knelbeveiliging (PASS)

Tweehandige bediening: één hand op de trekker, de andere op de PASS-trekker. Laat u die los, dan stopt de sleutel direct.

Positioneergreep

Duurzame, ergonomische greep voor links- en rechtshandig gebruik, verticaal en horizontaal te positioneren. Af fabriek of ter plaatse te monteren; past op alle Raptor RP-modellen.
